TIPE-TIPE JARINGAN DAN TOPOLOGI

A. Tipe-tipe Jaringan
Jaringan Komputer dapat diartikan sebagai suatu himpunan interkoneksi sejumlah komputer. Dua buah komputer dikatakan membentuk suatu network atau jaringan komputer bila keduanya dapat saling bertukar informasi.Β
Secara garis besar, tipe-tipe jaringan komputer dapat dibedakan atas beberapa bagian, yaitu :
1. Berdasarkan geografisnya

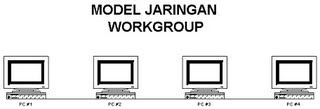

a. Jaringan Workgroup
Jaringan ini terdiri dari beberapa unit komputer yang dihubungkan dengan menggunakan Network Interface Card atau yang biasa disebut dengan Local Area Network Card, serta dengan menggunakan kabel BNC maupun UTP. Semua unit komputer yang terhubung dapat mengakses data dari unit komputer lainnya dan juga dapat melakukan print document pada printer yang terhubung dengan unit komputer lainnya.

B. Local Area Network (LAN)
LAN (Local Area Network) adalah suatu kumpulan komputer, dimana terdapat beberapa unit komputer (client) dan 1 unit komputer untuk bank data (server).Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.


LAN mempunyai karakteristik sebagai berikut :Β
β€’ Mempunyai pesat data yang lebih tinggiΒ
β€’ Meliputi wilayah geografi yang lebih sempitΒ
β€’ Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi
Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.
C. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN) pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang berdekatan dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN biasanya mamapu menunjang data dan suara, dan bahkan dapat berhubungan dengan jaringan televisi kabel.Β

D. Wide Area Network (WAN)
WAN adalah singkatan dari Wide Area Network, WAN merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.Β


E. Personal Area Network (PAN)
Personal Area Network (PAN) adalah jaringan komputer yang digunakan untuk komunikasi antara komputer perangkat (termasuk telepon dan asisten pribadi digital) dekat dari satu orang. Perangkat mungkin atau tidak milik orang tersebut. Jangkauan dari PAN biasanya beberapa meter. PANs dapat digunakan untuk komunikasi antara perangkat pribadi mereka sendiri (intrapersonal komunikasi), atau untuk menghubungkan ke tingkat yang lebih tinggi dan jaringan Internet (an uplink).
Personal area jaringan kabel mungkin dengan komputer bus seperti USB dan FireWire. A wireless personal area network (WPAN) juga dapat dimungkinkan dengan teknologi jaringan seperti IrDA, Bluetooth, UWB, Z-Wave dan ZigBee.

Jaringan WPAN (wireless personal area network) adalah jaringan area pribadi untuk jaringan yang terpusat di sekitar perangkat interconnecting perorangan dari kerja di mana sambungan nirkabel. Umumnya, personal area jaringan nirkabel menggunakan beberapa teknologi yang memungkinkan komunikasi dalam waktu sekitar 10 meter – dengan kata lain, yang sangat jarak dekat. Salah satu teknologi Bluetooth, yang digunakan sebagai dasar untuk sebuah standar baru, IEEE 802,15.

2. Berdasarkan fungsi
a. Client-Server

Jaringan klien-server pada dasarnya ada satu komputer yang disiapkan menjad server dan komputer lainnya sebagai client. Semua permintaan layanan sumber daya dari komputer klien direquest ke komputer server, komputer server ini yang akan mengatur pelayanannya.Β
b. Peer-to-peer

Jaringan Peer-to-peer adalah Jaringan yang memperbolehkan pemakai membagi resources dan file pada komputer mereka serta mengakses shared resources yang ada pada komputer lain. Dengan kata lain, jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan.
c. Terminal Server
Terminal Services merupakan sebuah layanan yang dapat digunakan untuk mengakses aplikasi atau data yang disimpan dalam komputer jarak jauh melalui sebuah koneksi jaringan.
3. Berdasarkan distribusi sumber informasi/dataΒ
a. Jaringan terpusat
b. Jaringan Terdistribusi
4. Berdasarkan media transmisi data
a. Jaringan Berkabel
b. Jaringan Nirkabel
B. Topologi Jaringan Komputer
Topologi pada dasarnya adalah peta dari sebuah jaringan. Topologi Jaringan adalah gambaran dari pola hubungan antara komponen-komponen jaringan, yang meliputi server, workstation, hub dan pengkabelannnya.
Topologi jaringan terbagi lagi menjadi dua, yaitu topologi secara fisik (physical topology) dan topologi secara logika (logical topology).Β

1. Topologi Bus
Topologi ini mempunyai bentuk satu kabel utama menghubungkan ke tiap saluran tunggal komputer (membentuk huruf T), kecuali simpul disalah satu ujung kabel utama, yang hanya terhubung ke saluran komputer dan terminator sebagai penutup. Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan.
a. Karakteristik Topologi BUS
β€’ Node – node dihubungkan secara serial sepanjang kabel, dan pada kedua ujung kabel ditutup dengan terminator.Β
β€’ Sangat sederhana dalam instalasi, karena hanya menghubungkan antar simpul saja.Β
β€’ Juga sangat ekonomis dalam biaya (hanya dibutuhkan kabel dan connector yang harganya tidak terlalu mahal / murah).Β
β€’ Paket-paket data saling bersimpangan pada suatu kabel sehingga jika node yang dihubungkan semakin banyak, kinerja jaringan akan semakin turun sebab sering terjadi collision.Β
β€’ Tidak diperlukan hub, yang banyak diperlukan adalah Tconnector pada setiap ethernet card.Β
β€’ Problem yang sering terjadi adalah jika salah satu node rusak, maka jaringan keseluruhan dapat down, sehingga seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.Β
β€’ Jenis kabel yang digunakan adalah coaxial (jenis yang palingmurah).Β

b. Kelebihan dan Kekurangan
Kelebihan
β€’ Jumlah Node tidak dibatasi, tidak seperti hub yang dibatasi oleh jumlah dari port (misal : 16 port untuk 16 node)Β
β€’ Kecepatan pengiriman data lebih cepat, karena data berjalan searah.Β
β€’ Lebih mudah dan murah jika ingin menambah atau mengurangiΒ
β€’ jumlah node, karena yang dibutuhkan hanya kabel dan konektornya sajaΒ
Kekurangan
β€’ Jika lalulintas data yang diolah terlalu besar dapat mengakibatkan kemacetan.Β
β€’ Diperlukan repeater untuk menguatkan sinyal pada pemasangan jarak jauh.Β
β€’ Jika salah satu node mengalami kerusakan, maka jaringan tidak dapat beroperasi.Β

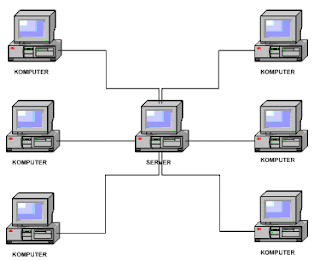

2. Topologi Star
Topologi ini merupakan kontrol terpusat, semua harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasiun primer atau server dan lainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server. Tiap simpul pada masing-masing terminal terhubung ke file server tunggal terpusat, dengan menggunakan segmen kabel sendiri. Keunggulan topologi ini adalah didapatkannya kinerja yang optimal karena lintas kabel dari terminal ke server yang pendek.Β

a. Karakteristik Topologi StarΒ
β€’ Setiap node berkomunikasi langsung dengan konsentrator (HUB) Bila setiap paket data yang masuk ke consentrator (HUB) kemudian di broadcast keseluruh node yang terhubung sangat banyak (misalnya memakai hub 32 port), maka kinerja jaringan akan semakin turun.Β
β€’ Sangat mudah dikembangkan, sebab setiap node hanya terhubung secara langsung ke consentrator.Β
β€’ Jika salah satu ethernet card rusak, atau salah satu kabel pada terminal putus, maka keseluruhhan jaringan masih tetap bisa berkomunikasi atau tidak terjadi down pada jaringan keseluruhan tersebut.Β
β€’ Tipe kabel yang digunakan biasanya jenis UTP.Β
b. Kelebihan dan Kelemahan Topologi STARΒ
KelebihanΒ
β€’ Jika terjadi penambahan atau pengurangan terminal tidak mengganggu operasi yang sedang berlangsung.Β
β€’ Jika salah satu terminal rusak, maka terminal lainnya tidak mengalami gangguanΒ
β€’ Arus lalulintas informasi data lebih optimalΒ

KelemahanΒ
β€’ Jumlah terminal terbatas, tergantung dari port yang ada pada hub.
β€’ Lalulintas data yang padat dapat menyebabkan jaringan bekerja lebih lambat.Β

3. Topologi Ring
Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan.

a. Karakteristik Topologi RingΒ
β€’ Node-node dihubungkan secara serial di sepanjang kabel, dengan bentuk jaringan seperti lingkaran.Β
β€’ Sangat sederhana dalam layout seperti jenis topologi bus.Β
β€’ Paket-paket data dapat mengalir dalam satu arah (kekiri atau kekanan) sehingga collision dapat dihindarkan.Β
β€’ Problem yang dihadapi sama dengan topologi bus, yaitu: jika salah satu node rusak maka seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.Β
β€’ Tipe kabel yang digunakan biasanya kabel UTP atau Patch Cable (IBM tipe 6).Β
b. Kelebihan dan Kelemahan Topologi RINGΒ
KelebihanΒ
β€’ Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanan dari server .Β
β€’ Dapat melayani aliran lalulintas data yang padat, karena data dapat bergerak kekiri atau kekanan.Β
β€’ Waktu untuk mengakses data lebih optimal.Β
KelemahanΒ
β€’ Penambahan terminal /node menjadi lebih sulit bila port sudah habis.Β
β€’ Jika salah satu terminal mengalami kerusakan, maka semua terminal pada jaringan tidak dapat digunakan.Β

4. Topologi Mesh
Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).
Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).
Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer harus memiliki port I/O sebanyak 5-1 = 4 port.

a. Karakteristik Topologi MeshΒ
β€’ topologi mesh memiliki hubungan yang berlebihan antara peralatan-peralatan yang ada.Β
β€’ Susunannya pada setiap peralatan yang ada didalam jaringan saling terhubung satu sama lain.Β
β€’ jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang terhubung.Β
b. Kelebihan dan Kekurangan Topologi Mesh
Topologi mesh memiliki beberapa kelebihan, yaitu :
β€’ Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).Β
β€’ Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.Β
β€’ Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.Β
β€’ Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.Β
Kekurangan
Beberapa kekurangan yang dapat dicatat yaitu:
β€’ Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
β€’ Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.Β

5. Topologi Pohon

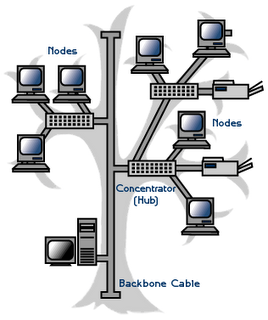

Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.

Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer.
Keungguluan jaringan pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

6. Topologi Linear
Jaringan komputer dengan topologi linier biasa disebut dengan topologi linier bus, layout ini termasuk layout umum. Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer.



Keuntungan dan kerugian dari jaringan komputer dengan topologi linier bus adalah :
Keuntungan :Β
β€’ hemat kabel
β€’ layout kabel sederhana
β€’ mudah dikembangkan
β€’ tidak butuh kendali pusat
β€’ penambahan maupun pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan.
Kerugian :Β
β€’ deteksi dan isolasi kesalahan sangat kecil
β€’ kepadatan lalu lintas tinggi
β€’ keamanan data kurang terjamin
β€’ kecepatan akan menurun bila jumlah pemakai bertambah
β€’ diperlukan Repeater untuk jarak jauh.
